Pivot-Türen mit Schallschutz – die Zukunft flexibler Raumkonzepte
Mit der für die Hochschule Luzern entwickelten Pivot-Türen-Systemwand setzt Jos. Berchtold neue Massstäbe im Innenausbau. Die innovative Lösung verbindet grossformatige Holztüren mit integriertem Schallschutz und schafft einen fliessenden Wechsel zwischen Offenheit und konzentrierter Ruhe. Wo tagsüber Begegnung und Austausch stattfinden, entstehen bei Bedarf akustisch getrennte Räume für Vorlesungen und Veranstaltungen.
Ausgangslage
Für den Mieterausbau der Hochschule Luzern am Campus Luzern Bahnhof «Perron» entwickelte Co. Architekten ein Raumkonzept, das Offenheit und flexible Nutzung miteinander verbindet. Die Herausforderung bestand darin, grossformatige Öffnungen architektonisch zurückhaltend zu integrieren und gleichzeitig höchste Anforderungen an Akustik und Funktion zu erfüllen. Gefragt war eine Systemlösung, die Gestaltung, Schallschutz und Bedienkomfort in Einklang bringt.
Herausforderung
Die aussergewöhnlichen Raumhöhen, grossformatigen Elementbreiten und hohen Schallschutzanforderungen von bis zu 50 dB stellten Anforderungen, die mit Standardsystemen nicht zu erfüllen waren. Gefragt war eine individuelle Entwicklung, die sich nahtlos in die Architektur integriert. Jos. Berchtold realisierte dafür eine objektspezifische Lösung – von der Konstruktion und Beschlagstechnik bis zur Schallschutzdichtung und Montage.
Lösung
Herkömmliche Schallschutzlösungen für Pivottüren stossen bei solchen Dimensionen an ihre Grenzen. Deshalb entwickelte Jos. Berchtold ein neuartiges System, bei dem Verriegelung und Schallschutzdichtungen elektrisch gesteuert und zeitlich präzise aufeinander abgestimmt ausfahren.

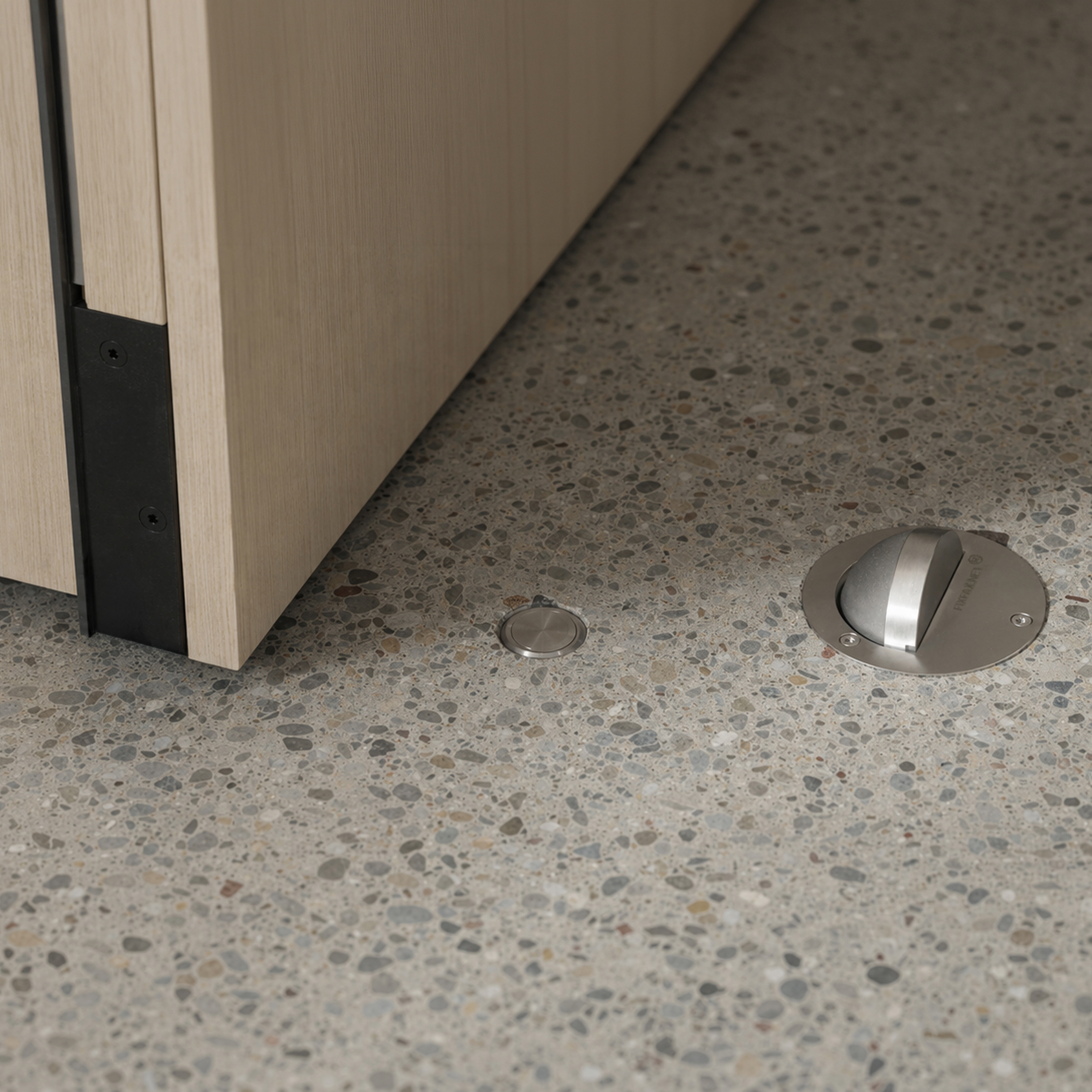

Der Hochleistungsschallschutz-Türflügel mit einem Durchgangsmass von 3'400 × 2'500 mm wiegt rund 700 kg. Um diese aussergewöhnlichen Dimensionen und Lasten sicher aufzunehmen, wurden die eigens entwickelten Schwerlast-Drehlager weiterentwickelt und mit einem Selbstschliessmechanismus sowie einem integrierten Kabelübergang ausgestattet.
Resultat

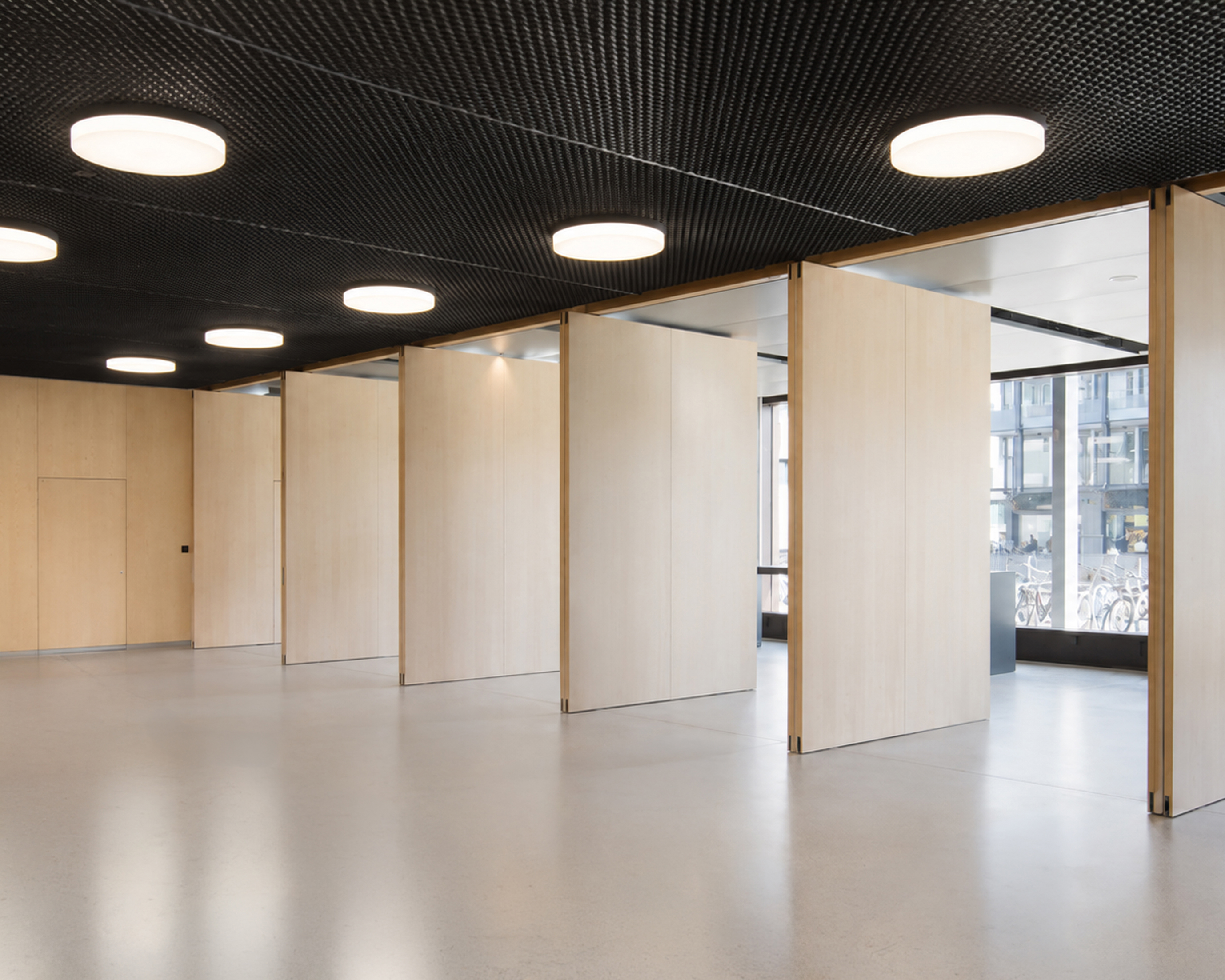

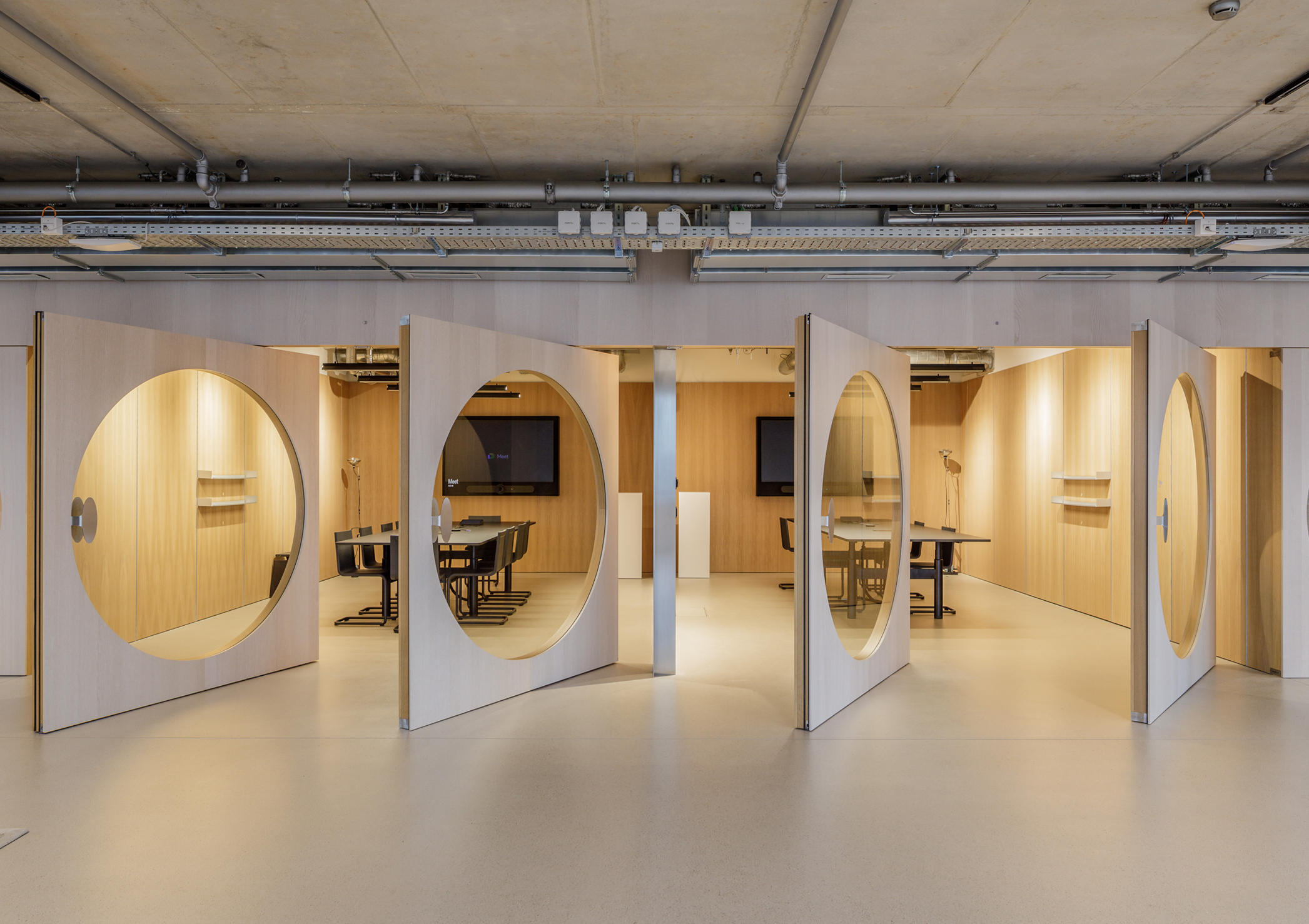

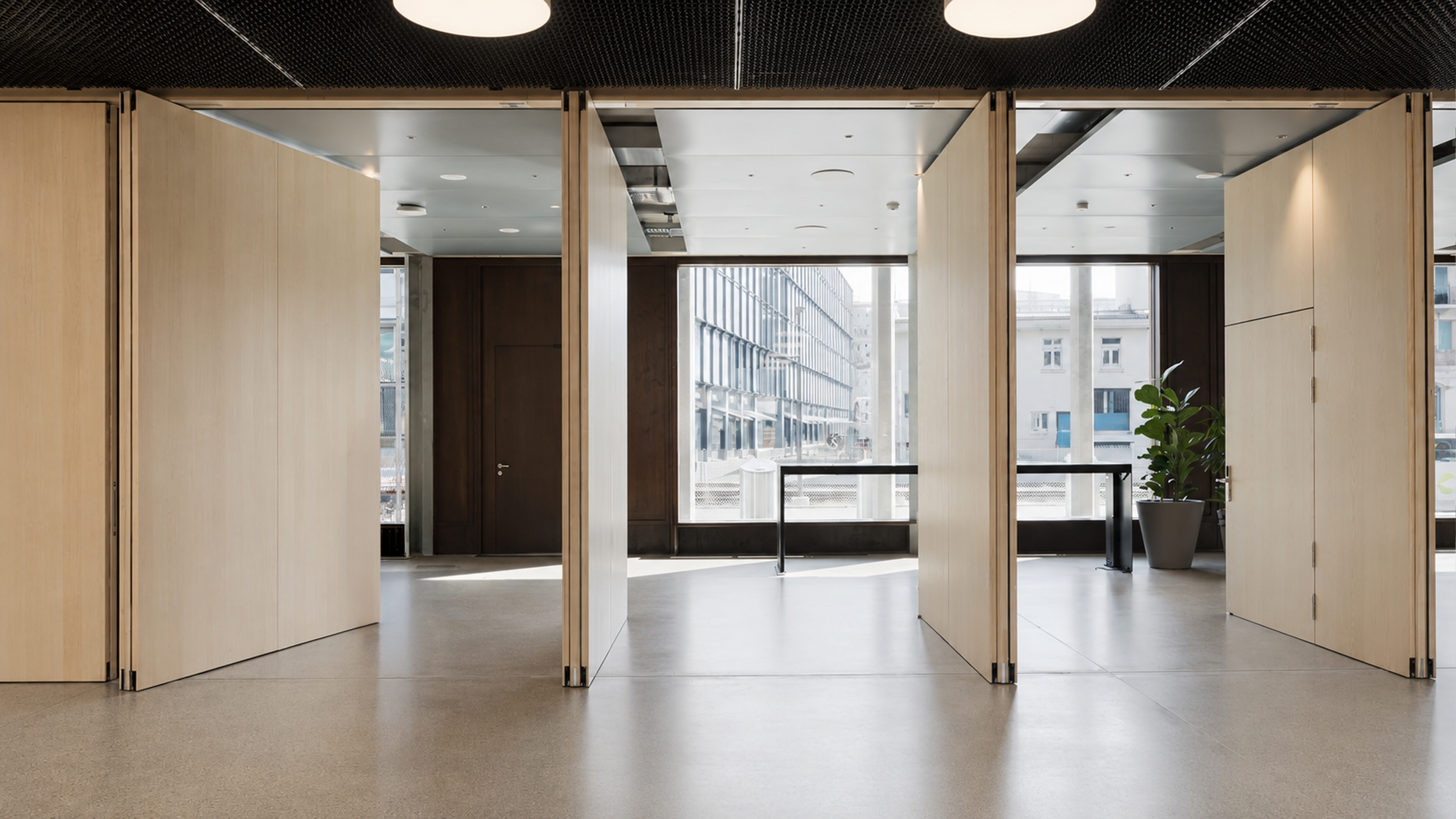

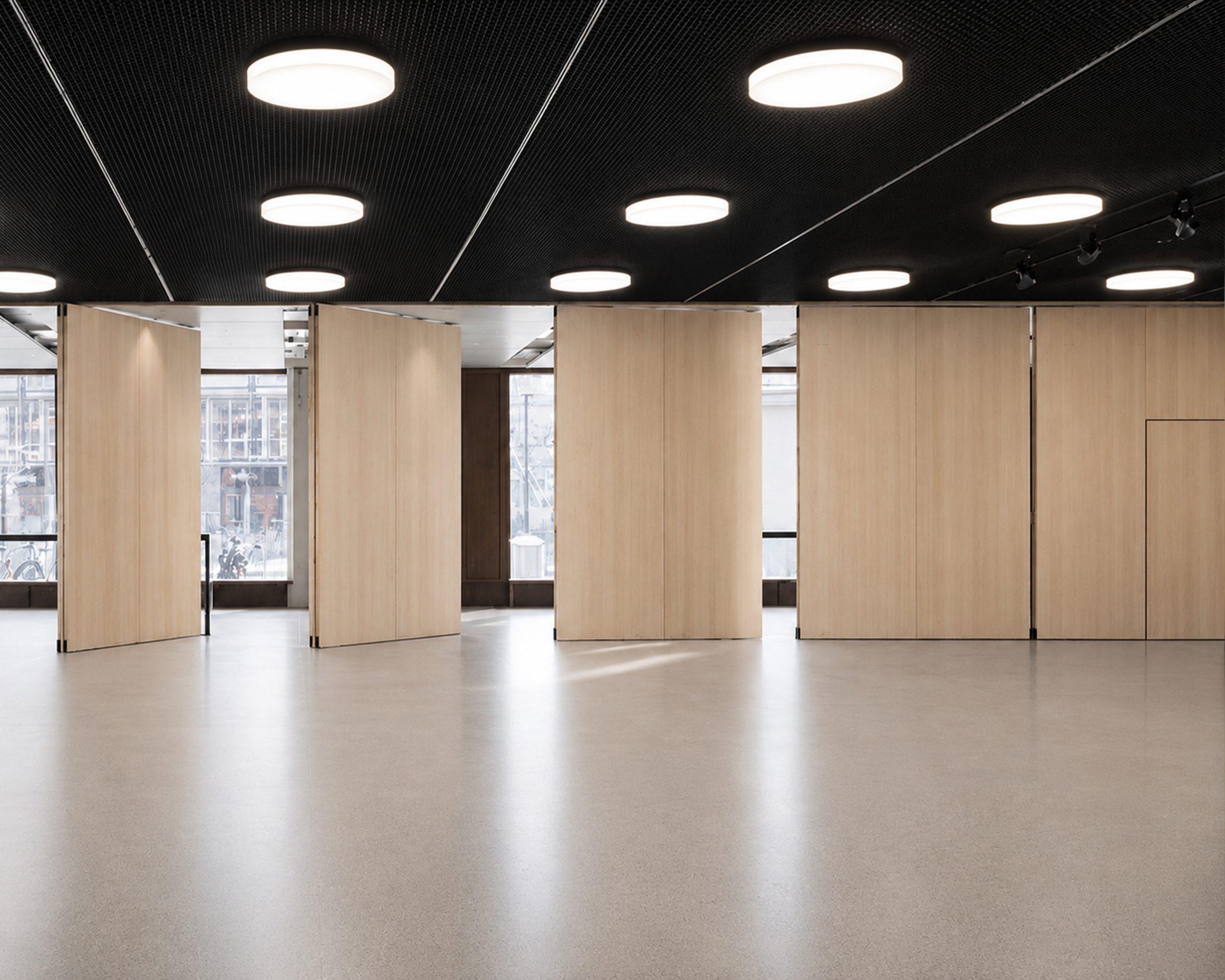

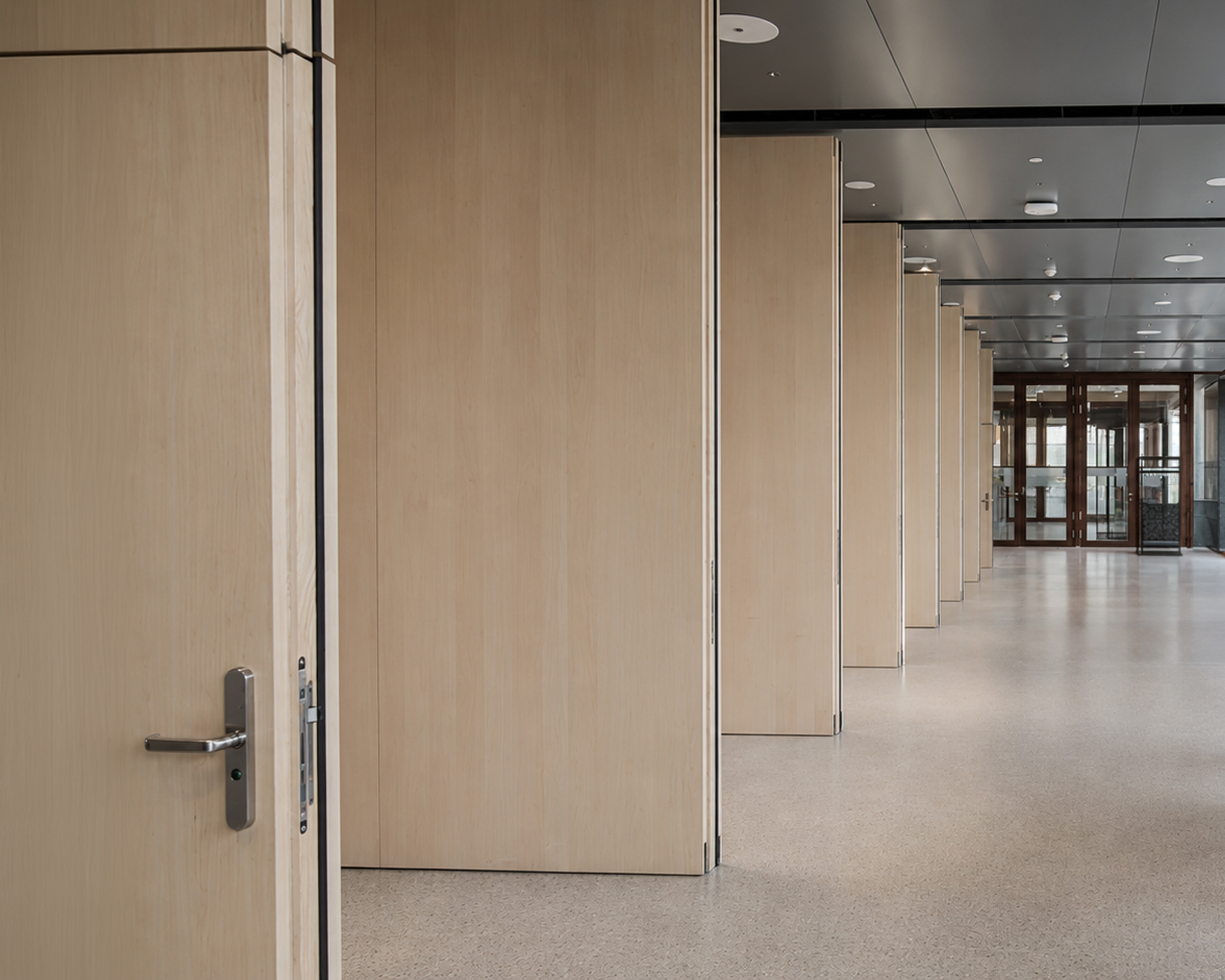

Eine hochwertige Raumtrennung, die im geschlossenen Zustand als Wand erscheint und geöffnet eine fliessende Verbindung zwischen den Bereichen schafft. Die Pivot Türen Systemwand ist heute ein zentrales gestalterisches Element der HSLU und steht für die Verbindung von Schweizer Handwerk und architektonischer Präzision.
Referenz anschauen
Schallschutzdichtung SEALSTAR
Die für die HSLU entwickelte Pivot-Türen-Systemwand verbindet grossformatige Elemente mit flexibler Raumnutzung und präziser akustischer Trennung. Dank ihres modularen Aufbaus lässt sich die Lösung auch auf weitere Anwendungen adaptieren.

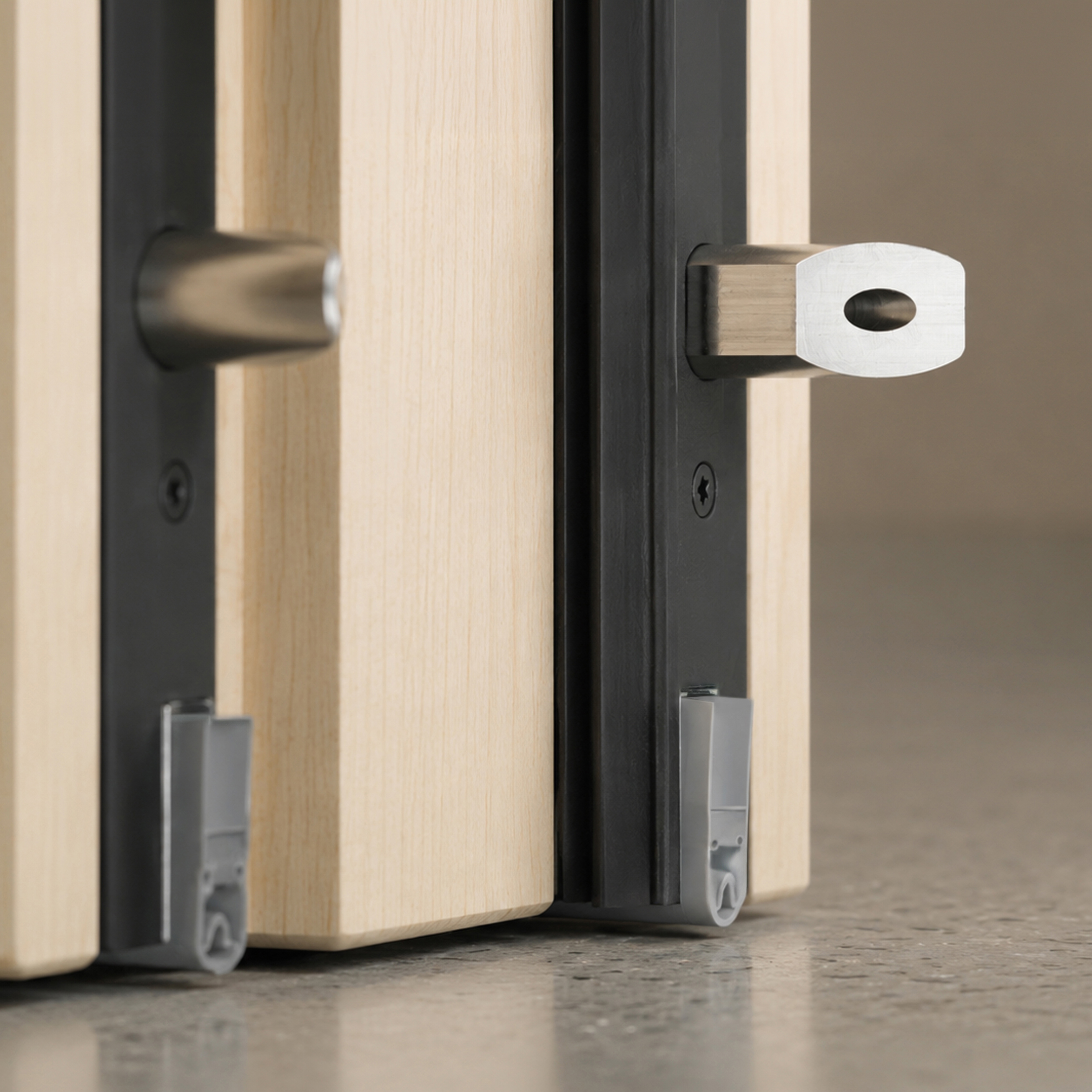

Die elektrische Schallschutzdichtung SEALSTAR® ermöglicht rahmenlose Pivot-, Falt- und Schiebetüren mit höchstem Schallschutz. Automatisch ausfahrende Dichtungen und Verriegelungen sorgen für eine präzise akustische Abschirmung.
Technische Details
- Schallschutz Automatisch ausfahrende Dichtung für die akustische Trennung.
- Verriegelung Präzise Schliessmechanik für grossformatige Elemente.
- Akustische Leistung Schallschutzwerte bis 50 dB.
- Kombination Geeignet für Pivot Türen, Faltwände und Schiebetüren.
