Ganzglaswand DELTASTAR™

08.01

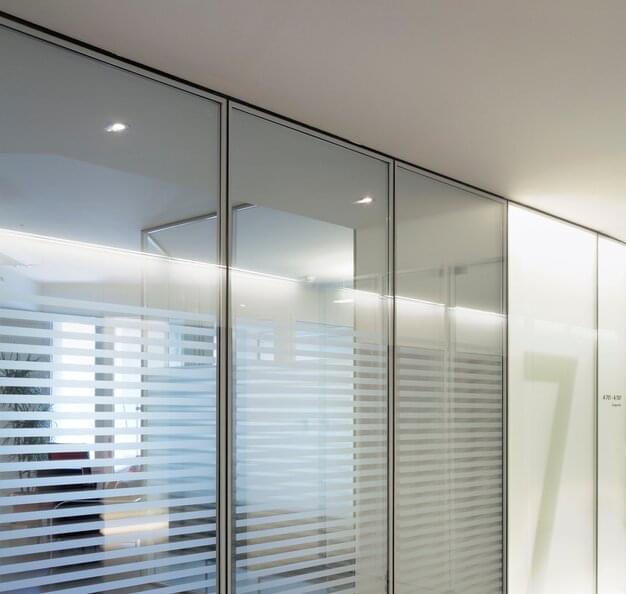

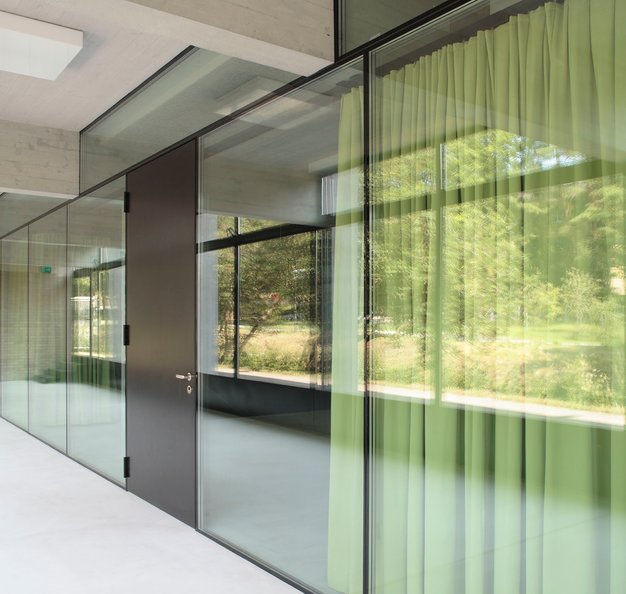

Ganzglaswand DELTASTAR™

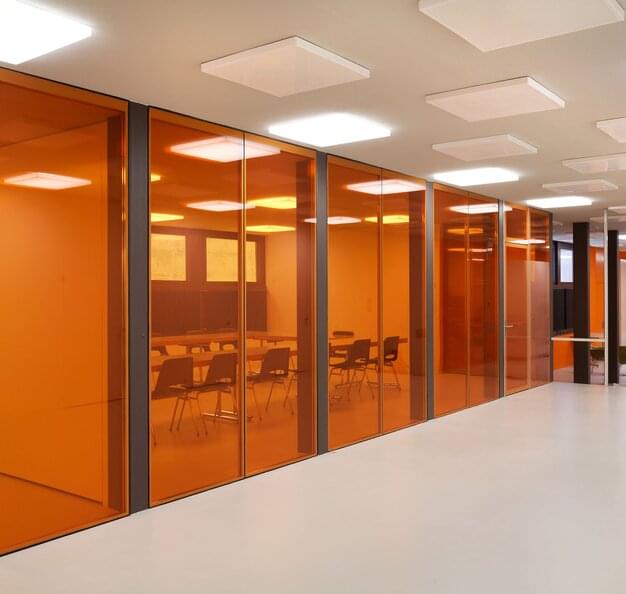

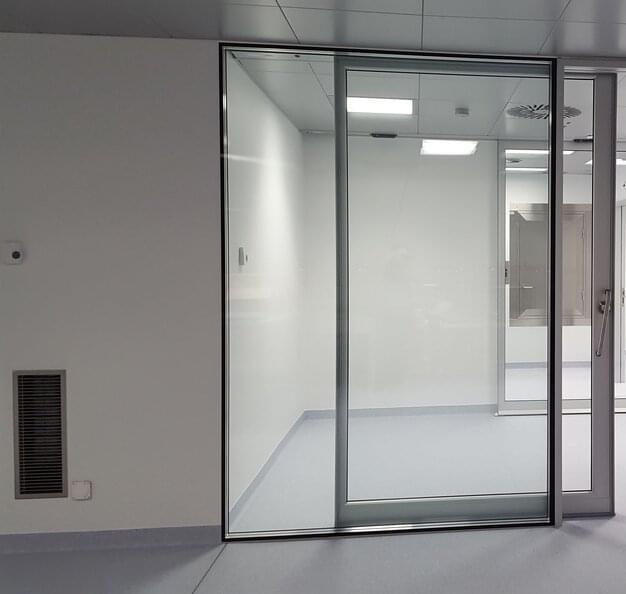

Die nahtlose, unmittelbare Wirkung steht bei DELTASTAR klar im Vordergrund. Auch dank des nur 18 mm breiten Randemails. Kombinierbar mit fast allen Zargensystemen ermöglicht DELTASTAR massgefertigte, individuelle Einsatzmöglichkeiten. Etwa in Labors, Bürogebäuden, Altersheimen und Spitälern durch die hohen Schallschutzwerte. Die hochwertige Design-Glaswand bietet Architekten Gestaltungsfreiheit durch mögliche Übergrössen. Dank der Stapelbarkeit der Design-Glaswand sind sehr hohe Glaswände realisierbar.

Schallschutz bis 55 dB
Übergrössen bis 4.60 m mit Brandschutz möglich
Luftdichtes Isolierglas-System, Brandschutzklasse EI90

Detailzeichung (DWG)

Datenblatt (pdf)

Kombinierbar mit

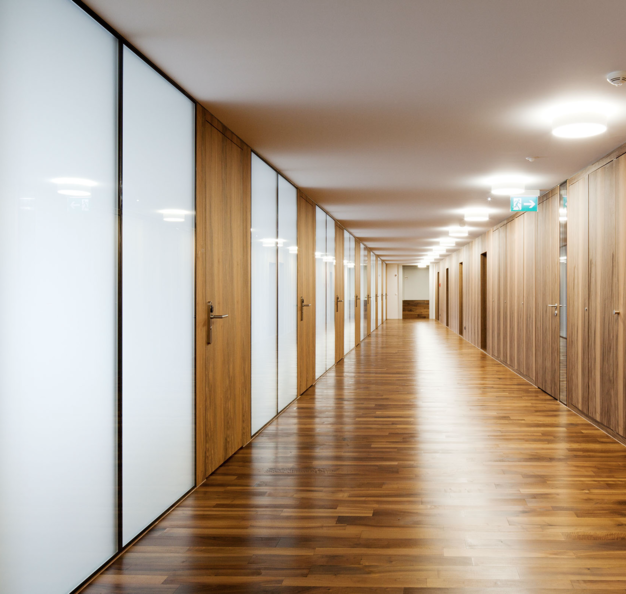

Blockrahmentüre
Blockzarge BST™
Umfassungszarge ST(BUG)™

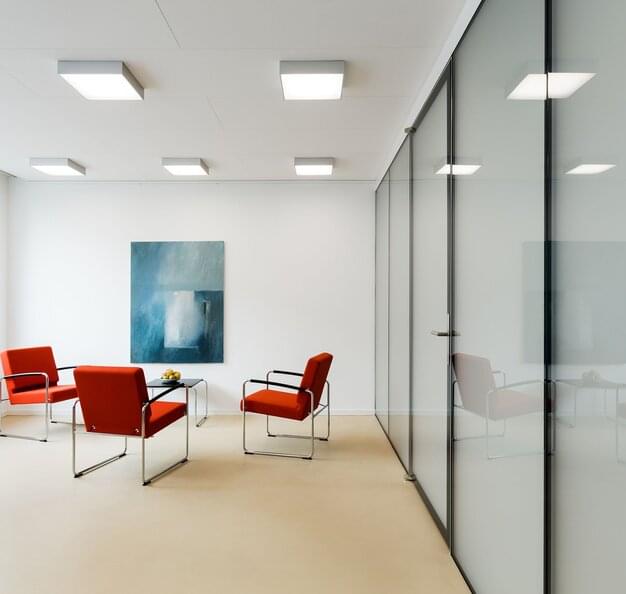

Leibungszarge VV™

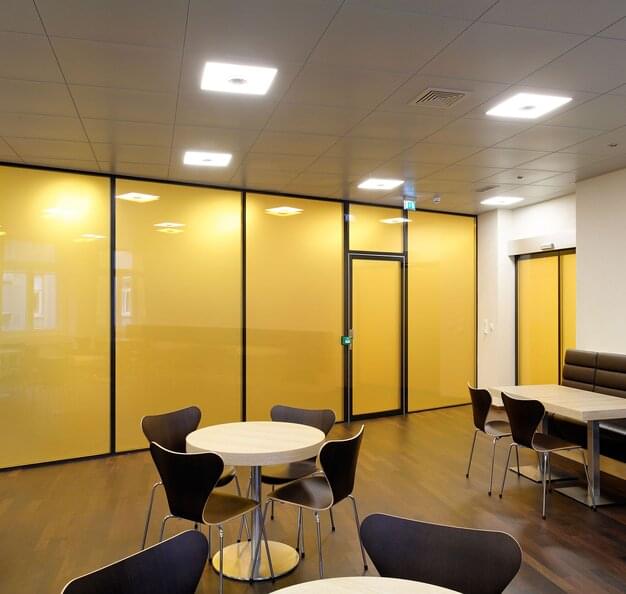

Ganzglastüre DELTASTAR™

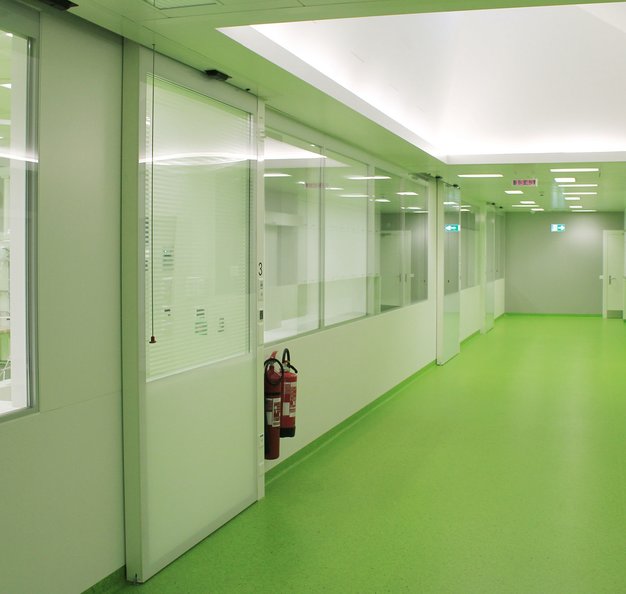

Automatische Schiebetüre DELTAGLISS™

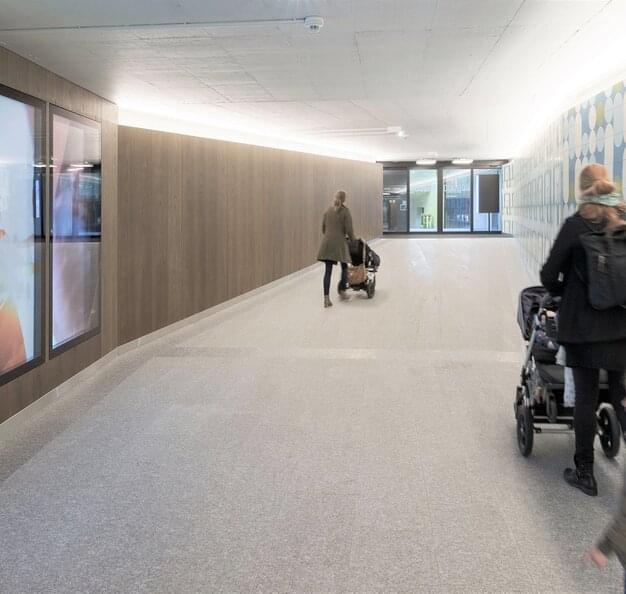

Automatische Schiebetüre mit Vollfluchtfunktion EXITSTAR™

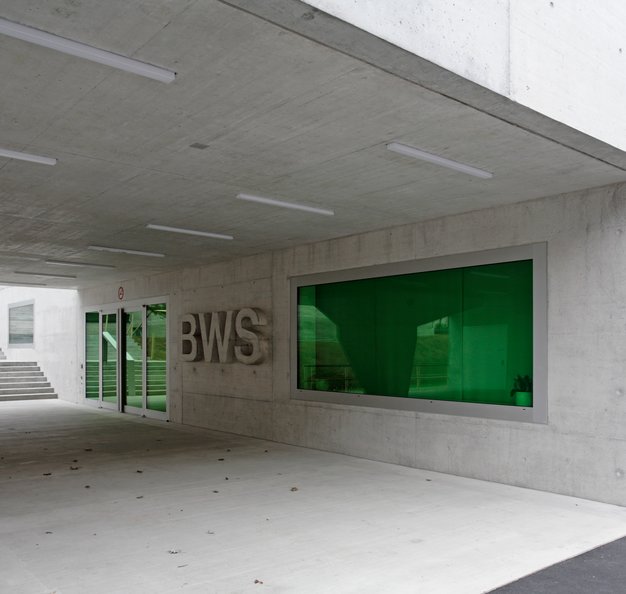

Opake Trennwand PYROSTAR™

Technische Daten

Typ	Ganzglaswand (195)
Material	3-fach Isolierverglasung mit Randemail
Brandschutzklasse	EI30, EI60, EI90
Tragkonstruktion	Mauerwerk / Leichtbauwand / freistehend
Elementstärke	Wandstärke 65 mm
Schallschutzwert	Rw = 37 – (55) dB (Laborwert) mit entsprechendem Glasaufbau
U-Wert	Ug: 3,0-1,0 W/(m²K) mit entsprechendem Glasaufbau
Oberflächen	transparent, transluzent, Äzton-Siebdruck, eingefärbt, emailliert, Matt-/Farbfolien
Optionen	Stossfugen, Weissglas, integrierte Lamellenstoren, gleitender Deckenanschluss, Klimaausführung
Abmessungen	Wandlänge unbeschränkt H 4000 mm, Element B 2000 mm, Glas Amax 8 m² (VKF-Nr. 15736 – EI30) H 4000 mm, Element B 2000 mm, Glas Amax 8 m² (VKF-Nr. 15735 – EI60) H 3000 mm, Element B 1600 mm, Glas Amax 4.8 m² (VKF-Nr. 17526 – EI90) H 4610 mm, Element B 2300 mm, Glas Amax 10.5 m² (VKF-Nr. 15736 – EI30) H 4610 mm, Element B 2300 mm, Glas Amax 10.5 m² (VKF-Nr. 15736 – EI60)
